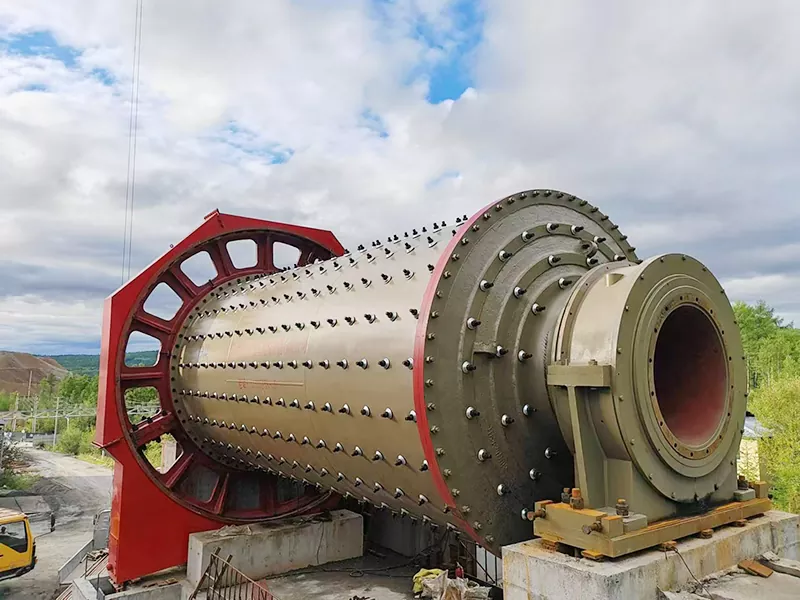

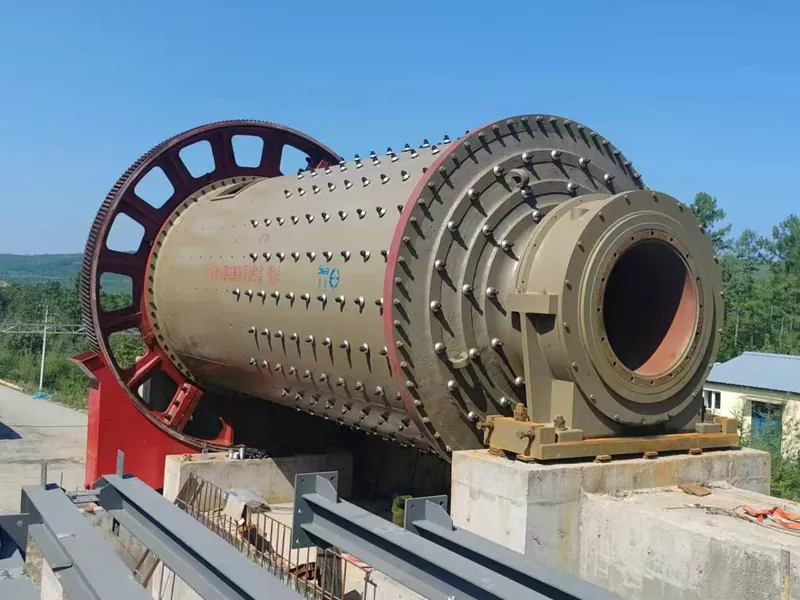

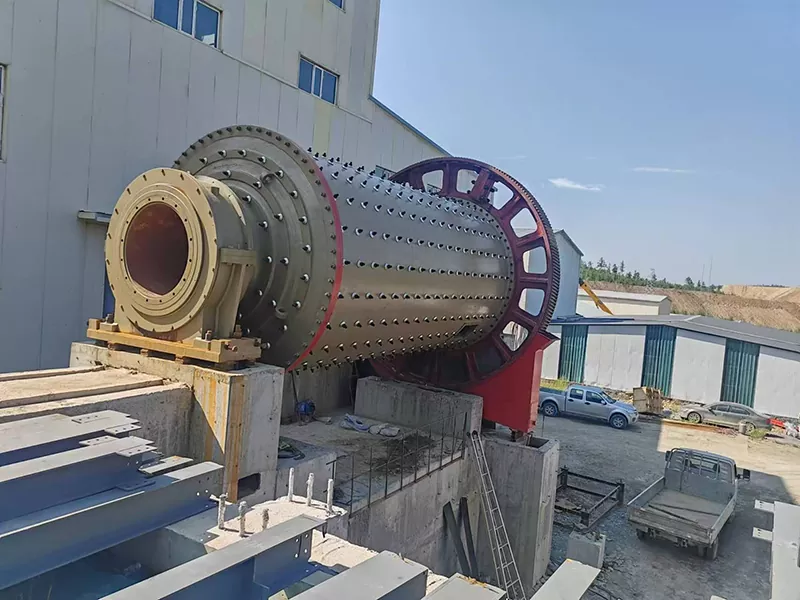

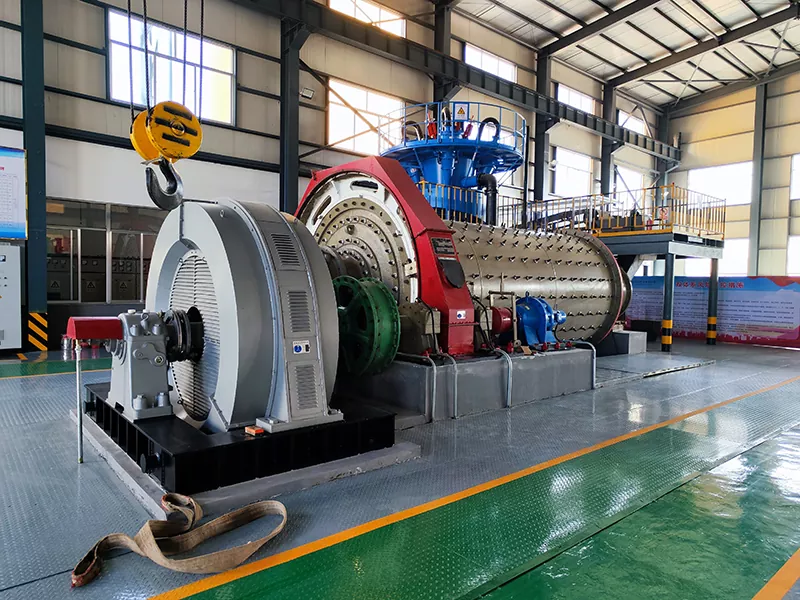

Energiesparende Rostkugelmühle

Die energiesparende Rostkugelmühle wird von einem professionellen Hersteller geliefert –EPOSund bietet eine zuverlässige, leistungsstarke Lösung zum Mahlen grober Erze. Als Top-Exportprodukt vereint diese Kugelmühle fortschrittliche Technologie, Energieeffizienz und robuste Konstruktion, um den modernen Anforderungen der Mineralverarbeitung gerecht zu werden.

Produktparameter

Warum sollten Sie sich für unsere Rostkugelmühle entscheiden?

Anwendungen

· Groberzmahlung in Gold-, Kupfer-, Eisen- und anderen Nichteisen- und Eisenbergbaubetrieben.

· Geeignet für große Mineralverarbeitungsanlagen, die einen hohen Durchsatz und eine konstante Partikelgröße erfordern.

· Wird sowohl bei Nass- als auch bei Trockenschleifprozessen für mehr Flexibilität und Effizienz verwendet.

So funktioniert die Rostkugelmühle

Die EPIC Grate Ball Mill rotiert langsam durch eine Übertragungsvorrichtung. Die Materialzufuhr erfolgt über das Zufuhrende des Zylinders. Im Inneren wirken Stahlkugeln auf das Material ein und unterstützen die Selbstzerkleinerung. Der kontinuierliche Vorschub treibt das Material zum Austragsende. Eine Gitterplatte drückt das Erz heraus und verhindert gleichzeitig das Austreten von Stahlkugeln, wodurch eine minimale Übermahlung gewährleistet wird. Wälzlager an beiden Enden ersetzen Gleitlager, was den Energieverbrauch deutlich senkt.

Hauptmerkmale im Betrieb:

1. Die gerillte ringförmige Auskleidung maximiert die Kontaktfläche zwischen Kugel und Erz und verbessert so die Schleifeffizienz.

2. Große zweireihige Pendelrollenlager reduzieren den Anlaufwiderstand und die Reibung.

3. Die Ölnebelschmierung gewährleistet einen kontinuierlichen und zuverlässigen Betrieb der Getriebe.

4. Ausgelegt für große Produktionskapazitäten von bis zu 160 t/h.

5. Flexible Installation: Kleine Einheiten (<2,1 m Durchmesser) verfügen über einen integrierten Rahmen für eine bequeme Bauweise.

Vorteile beim Energiesparen

· Optimierter Schleifeffekt:

Gewellte Auskleidungen heben das Material an, verbessern das Mahlen und reduzieren gleichzeitig den Energieverbrauch.

· Geringere Betriebskosten:

Wälzlager der Energiespar-Rostkugelmühle reduzieren die Reibung und sparen 20–30 % Energie.

· Höhere Produktivität:

Große Auslassöffnungen und kontrolliertes Übermahlen verbessern die Leistung.

· Wartungsfreundlich:

Ölnebelschmierung und modulare Komponenten vereinfachen die Wartung.

Vergleich mit Marktalternativen

· Das energiesparende Design von EPIC übertrifft herkömmliche Überlauf-Kugelmühlen, indem es übermäßiges Mahlen minimiert.

· Weltweite Exporte belegen die Anpassungsfähigkeit und Leistung des Produkts für verschiedene Mineralarten.

· Anpassbare Optionen für spezifische Projektanforderungen ermöglichen eine präzise Steuerung der Partikelgröße und der Mahleffizienz.

Projektfall

Eine Mineralverarbeitungsanlage in Südostasien benötigte eine zuverlässige Mahllösung für grobes Golderz. Ihre bestehende Überlaufmühle mahlte das Material zu stark, was zu einem hohen Energieverbrauch und einer inkonsistenten Partikelgröße führte. Sie entschieden sich als Ersatz für die Rostkugelmühle von EPIC.

Überprüfung vor Ort

Vor dem Versand besuchte das technische Team des Kunden das EPIC-Werk in Qingdao, um die Mühle zu inspizieren. Sie konzentrierten sich auf drei Dinge: das Rostplatten-Entladesystem (um zu bestätigen, dass es das Entweichen von Stahlkugeln verhindert und gleichzeitig grobes Erz durchlässt), die Installation der gerillten ringförmigen Auskleidung (zur Überprüfung der Kontaktfläche zwischen Kugel und Erz) und das Ölnebelschmiersystem am Zahnkranz und an den Hauptlagern. Das Team überprüfte außerdem die Schweißqualität am Zylinder und die Montagetoleranz der großen zweireihigen Pendelrollenlager.

Ergebnis

Nach der Abnahme wurde die Mühle verschifft und vor Ort in Betrieb genommen. Der Kunde berichtete von einem stabilen Betrieb, einer konstanten Austragspartikelgröße und einer messbaren Reduzierung des Energieverbrauchs im Vergleich zu seiner vorherigen Überlaufmühle. Das Projekt bestätigte, dass bei der groben Erzmahlung die Rostentladungskonstruktion eine Übermahlung minimiert und die Gesamteffizienz des Kreislaufs verbessert.

Warum EPIC wählen?

1. Spezialisiert auf Grobschleifgeräte

EPOSstellt seit 1988 Mahlmühlen her. Die Produktpalette umfasst Rostkugelmühlen, Überlaufkugelmühlen, Autogenmühlen, Stabmühlen und Rührwerksmühlen. Bei Grobmahlkreisläufen versteht unser Ingenieurteam, wie sich Austragsmethode, Auskleidungsprofil und Lagertyp auf die Partikelgrößenverteilung und den Energieverbrauch auswirken – und wir konfigurieren jede Mühle entsprechend.

2. Wälzlagertechnologie aus eigener Entwicklung

Unsere Energiespar-Rostkugelmühle verwendet große zweireihige Pendelrollenlager anstelle von Gleitlagern. Dieses Design ist kein Add-on; Es ist von Anfang an in die Mühlenstruktur integriert und deckt die Bearbeitung der Lagersitze, die Wellenausrichtung und die Schmierführung ab. Das Ergebnis ist ein um 20–30 % geringerer Energieverbrauch und eine einfachere Inbetriebnahme.

3. Gerillter ringförmiger Liner – entworfen, gegossen und montiert von EPOS

Die gerillte ringförmige Laufbuchse wird nach EPICs eigenen Zeichnungen hergestellt und in unserer Werkstatt montiert. Wir kontrollieren das Rillenprofil, die Materialhärte und die Passungstoleranz, damit die Auskleidung einen gleichmäßigen Kugel-Erz-Kontakt und eine vorhersehbare Verschleißlebensdauer gewährleistet. Für den Kundendienst sind auch Ersatzliner erhältlich.

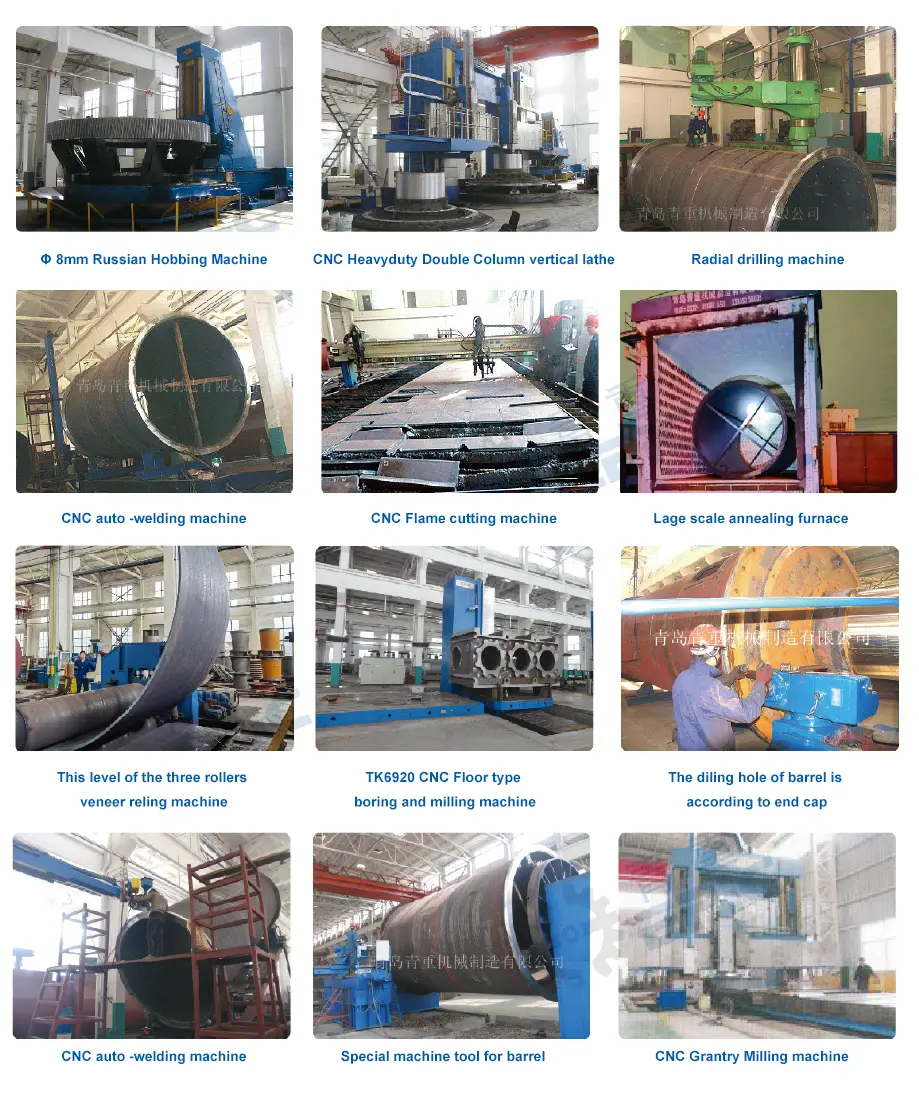

4. Vollständige Produktionskapazität

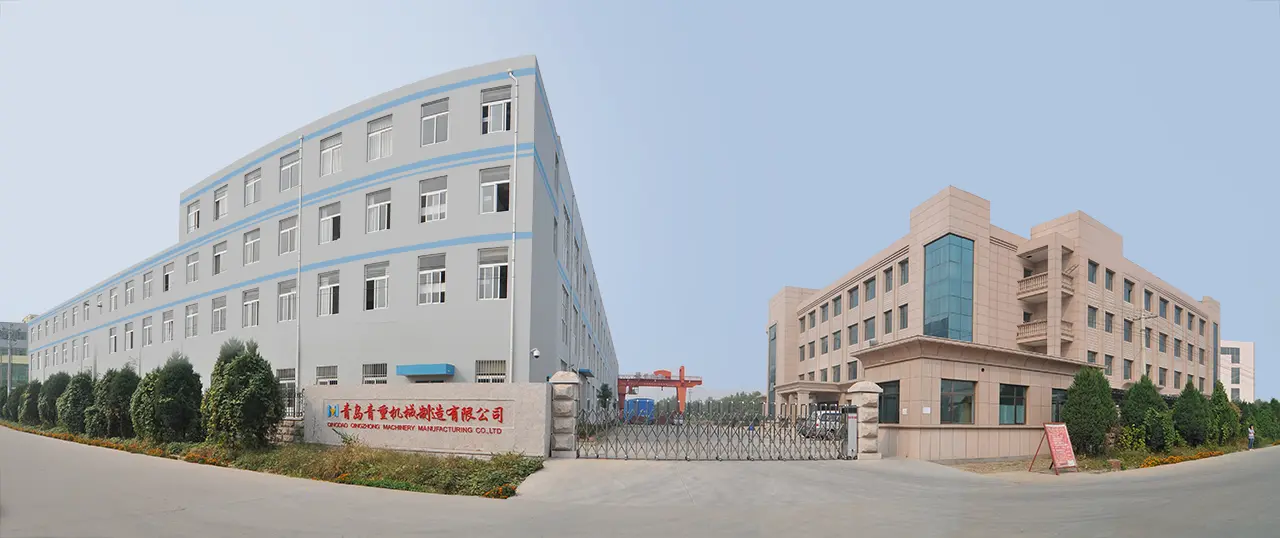

Die Produktionsbasis von EPIC in Qingdao umfasst Gießen, Bearbeitung, Schweißen, Montage und Prüfung. Rostkugelmühlen bis 5,5 m Zylinderdurchmesser und 5.200 kW Hauptmotorleistung werden im eigenen Haus gefertigt, wobei die Produktionskapazitätsdaten im Werk nachweisbar sind.

5. Projekterfahrung im Ausland

Die Mahlwerke von EPIC werden nach Südostasien, Südamerika, Afrika, in den Nahen Osten und nach Zentralasien exportiert. Unsere internationalen Geschäfts- und Technikteams unterstützen Auslandsprojekte von der Modellauswahl, Anpassung und Werksinspektion bis hin zur Installationsanleitung und langfristigen Wartung.

6. Werksinspektion Willkommen

Kunden aus Übersee sind herzlich eingeladen, das EPIC-Werk in Qingdao zu besuchen, um vor dem Versand das Rostplattenaustragssystem, die gerillte ringförmige Auskleidung, das Ölnebelschmiersystem, die Zylinderschweißung und die Lagerbaugruppe zu inspizieren. In den technischen Gesprächen geht es um Erztyp, Aufgabegröße, Zielpartikelgröße, Durchsatz, Installationsanleitung und langfristige Wartung.

7. Anpassung für Grobmahlkreisläufe

Jedes Grobmahlprojekt hat unterschiedliche Erzeigenschaften, Aufgabegrößen und Zielpartikelgrößen. EPIC bietet maßgeschneiderte Konfigurationen für Zylindergröße, Laufbuchsenprofil, Lagertyp, Antriebskonfiguration, Steuerungssystem und Auslassöffnungsdesign basierend auf Ihren Projektparametern.

8. Ersatzteile und Kundendienst

EPOS liefert Auskleidungen, Rostplatten, Lager, Zahnräder und andere Verschleißteile für die gesamte Lebensdauer der Mühle. Benutzerdefinierte Muster werden zur Nachbestellung eingereicht. Langjährige Kunden erhalten vorrangigen Service für Ersatzteile und technischen Support.

FAQ

F1: Was ist der Unterschied zwischen einer Rostkugelmühle und einer Überlaufkugelmühle?

Eine Rostkugelmühle entlädt das Material durch eine Rostplatte am Austragsende, die Stahlkugeln zurückhält, während grobes Erz durchgelassen wird. Eine Überlauf-Kugelmühle fördert die Aufschlämmung je nach Füllstand über eine Hohlwelle. Rostmühlen eignen sich besser zum Grobmahlen und reduzieren das Übermahlen; Für die Feinmahlung eignen sich Überlaufmühlen besser.

F2: Wofür wird die Rostkugelmühle verwendet?

Es wird zur groben Erzmahlung in Mineralaufbereitungsanlagen eingesetzt, insbesondere für Gold, Kupfer, Eisen und andere Eisen- und Nichteisenerze. Es eignet sich für Großanlagen, die einen hohen Durchsatz (bis zu 160 t/h) und eine konstante Partikelgröße benötigen, und funktioniert sowohl im Nass- als auch im Trockenmahlkreislauf.

F3: Wie verhindert die Rostplatte, dass Stahlkugeln austreten?

Die Rostplatte hat Schlitze, die kleiner sind als die Stahlkugeln, aber groß genug für den Durchgang von Erzpartikeln. Während sich die Mühle dreht, wird das Erz durch den kontinuierlichen Vorschub durch die Schlitze gedrückt, während die Stahlkugeln zum weiteren Mahlen im Zylinder verbleiben. Dieses Design minimiert ein Übermahlen und hält die Mahlkörper in der Mühle.

F4: Was ist der Kapazitätsbereich der Rostkugelmühle von EPIC?

Das Standardmodell unterstützt bis zu 160 t/h. EPIC bietet auch größere Modelle für Hochdurchsatz-Mineralaufbereitungsanlagen an. Für eine projektspezifische Kapazität senden Sie uns Ihre Erzart, Aufgabegröße, Zielpartikelgröße und erforderliche Leistung, und unsere Ingenieure empfehlen Ihnen das richtige Modell.

F5: Wie viel Energie kann durch die Wälzlagerkonstruktion eingespart werden?

Durch den Ersatz herkömmlicher Gleitlager durch große zweireihige Pendelrollenlager reduziert die Mühle den Anlaufwiderstand und die Reibung und senkt so den Energieverbrauch um 20–30 %. Außerdem wird das Anlaufdrehmoment gesenkt, was zu sanfteren Starts und einer geringeren Belastung des Motors und des Getriebesystems führt.

F6: Was ist eine gerillte ringförmige Auskleidung und warum ist sie wichtig?

Eine gerillte Ringauskleidung ist eine gewellte Auskleidungsplatte, die im Inneren des Zylinders installiert ist. Seine Rillen vergrößern die Kontaktfläche zwischen Mahlkörper und Erz und verbessern den Materialanstieg in der Mühle. Dies führt zu einer höheren Mahleffizienz, einer besseren Kontrolle der Partikelgröße und einem geringeren Energieverbrauch pro Tonne Erz.

F7: Was ist der Unterschied zwischen der Rostkugelmühle von EPIC und einer gewöhnlichen Kugelmühle?

Die Rostkugelmühle von EPIC verwendet Wälzlager anstelle von Gleitlagern, eine gerillte ringförmige Auskleidung anstelle einer flachen Auskleidung und ein Ölnebelschmiersystem anstelle einer manuellen Schmierung. Diese drei Änderungen sorgen im Vergleich zu herkömmlichen Kugelmühlen für Energieeinsparungen von 20–30 %, einen höheren Durchsatz und einen geringeren Wartungsaufwand.

F8: Kann die Mühle an eine bestimmte Erzart oder ein bestimmtes Projekt angepasst werden?

Ja. EPIC bietet maßgeschneiderte Lösungen basierend auf Erztyp, Aufgabegröße, Zielpartikelgröße, Durchsatz, Standorthöhe, Stromversorgung und Installationsbedingungen. Zu den kundenspezifischen Optionen gehören Zylindergröße, Laufbuchsenprofil, Lagertyp, Antriebskonfiguration und Steuerungssystem sowie Installationsanleitungen vor Ort und langfristige Wartungsunterstützung.

F9: Was sind die Installationsvoraussetzungen für die Rostkugelmühle?

Für Einheiten mit einem Zylinderdurchmesser von weniger als 2,1 m verwendet EPIC eine integrierte Rahmenkonstruktion, die den Tiefbau vereinfacht und die Installationszeit verkürzt. Bei größeren Einheiten wird ein separater Sockel verwendet. EPIC bietet Installationszeichnungen, Anleitung vor Ort und Unterstützung bei der Inbetriebnahme für Projekte im Ausland.

F10: Wie lange ist die Vorlaufzeit und wie erhalte ich ein Angebot?

Die Standardvorlaufzeit beträgt je nach Modell und Bestellmenge in der Regel 30–60 Tage. Um ein Angebot zu erhalten, senden Sie uns Ihre Erzart, Aufgabegröße, Zielpartikelgröße, erforderliche Kapazität (t/h), Standortbedingungen und Stromversorgung. Unser Ingenieurteam empfiehlt Ihnen das richtige Modell und erstellt ein vollständiges Angebot.

F11: Können ausländische Kunden die Mühle vor dem Versand inspizieren?

Ja. EPIC heißt Kunden aus Übersee willkommen, ihre Produktionsbasis in Qingdao zu besuchen, um vor dem Versand eine Werksinspektion und Geräteabnahme durchzuführen. Kunden können sich das Rostplatten-Entladesystem, die gerillte ringförmige Auskleidung, das Ölnebelschmiersystem, das Zylinderschweißen und die Lagerbaugruppe ansehen. In den technischen Gesprächen geht es um Erztyp, Aufgabegröße, Zielpartikelgröße, Durchsatz, Installationsanleitung und langfristige Wartung.

F12: Warum sollten Sie sich für die Rostkugelmühle von EPIC gegenüber anderen Anbietern entscheiden?

EPOS verfügt über jahrzehntelange Erfahrung in der Konstruktion von Mühlen, verwendet langlebige Materialien und strenge Qualitätskontrollen und bietet Beratung, Installationsanleitung und Kundendienst. Die energiesparende Rost-Kugelmühle kombiniert Wälzlagertechnologie, gerilltes Ringauskleidungsdesign und Ölnebelschmierung, um 20–30 % Energieeinsparungen, eine Kapazität von bis zu 160 t/h und eine zuverlässige Langzeitleistung beim Grobenerzmahlen zu liefern.

Zusammenfassung der Vorteile

· Hocheffizientes Mahlen mit reduziertem Energieverbrauch.

· Robustes, langlebiges Design für Langzeitbetrieb.

· Einfache Wartung und zuverlässiges Schmiersystem.

· Flexible Größenoptionen zur Erfüllung betrieblicher Anforderungen.

· Ideale Wahl für globale Käufer, die kostengünstige, hochwertige Mineralverarbeitungsausrüstung suchen.

Die EPIC Grate Ball Mill stellt den Höhepunkt fortschrittlicher Mahltechnologie, überlegener Ingenieurskunst und globaler Exportkompetenz dar. Ganz gleich, ob es sich um die Modernisierung bestehender Anlagen oder den Bau neuer Mineralaufbereitungslinien handelt, diese Kugelmühle sorgt für maximale Leistung, Energieeffizienz und langfristige Betriebssicherheit.Nehmen Sie gerne Kontakt mit uns auf!
