Wellpappenbandförderer

EPIC ist auf gewellte Seitenwandbandförderer spezialisiert, hocheffiziente vertikale Fördersysteme für die Bergbau-, Zement-, Sand-, Kohle- und Schüttgutindustrie. Der Förderer ist mit gewellten Seitenwänden und Membranbändern ausgestattet und unterstützt Förderwinkel von bis zu 90°, wodurch der Flächenverbrauch und die Baukosten erheblich reduziert werden. Mit stabilem Betrieb, großem Durchsatz, niedrigem Energieverbrauch und zuverlässiger Leistung ist dieses Gerät ideal für den Materialtransport über große Entfernungen, große Winkel und in der Vertikalen.

Anfrage absenden

Produktbeschreibung

EPIC liefert gewellte Seitenwandbandfördersysteme für die Bergbau-, Metallurgie-, Zement-, Kohle-, Chemie- und Zuschlagstoffindustrie weltweit. Dieses für große Neigungs- und Vertikalförderanwendungen konzipierte Fördersystem vereint hohe Fördereffizienz, kompakte Struktur und niedrige Betriebskosten und ist damit eine ideale Lösung für moderne Schüttguttransportprojekte.

Das System verwendet hochfeste gewellte Seitenwandförderbänder und Quermembranen, sodass Materialien in steilen Winkeln von bis zu 90° sicher transportiert werden können. Im Vergleich zu herkömmlichen Bandförderern reduziert es den Platzbedarf und die Investitionen in den Tiefbau erheblich und verbessert gleichzeitig die Gesamtfördereffizienz.

Produktparameter

BandbreiteB(mm)		300		400		500		650		800
Kantenhöhe (mm)		40	60	60	80	80	120	120	160	120	160	200	240
Teilweise Förderung Winkelförderung Kapazität Q³/h	30°	15	14	20	34	46	71	104	120	128	157	195	235
	45°	11	10	14	26	35	57	83	97	102	127	157	195
	60°	8	7	10	18	25	40	58	69	72	90	112	142
	90°	4	4	5	10	13	21	31	37	38	48	60	76
Gesamtdimension	H²/h(mm) Höhe der Kopfradmitte	350-100				1100-2000		1300-2000		1300-2000
	H/h(mm) Höhe der Spornradmitte	t 335		330-490		600		600		600-800
	H/h(mm) Oberflächenhöhe des Mittelteils	450		500-700		760-800		800-850		800-1115
	B²/h(mm) Fundamentbreite Mittelteil	480		580		870		1020		1220

BandbreiteB(mm)		1000				1200				1400
Kantenhöhe (mm)		120	160	200	240	160	200	240	300	160	2 200	240	300	400
Teilweise Förderung Winkelförderung Kapazität Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
Gesamtdimension	H²/h(mm) Höhe der Kopfradmitte	1400-2000 1600-2000
	H/h(mm) Höhe der Spornradmitte	600-800				800-1000				800-1200
	H/h(mm) Oberflächenhöhe des Mittelteils	800-1200				1050-1500				1050-1700
	B²/h(mm) Fundamentbreite Mittelteil	1440				1690				1890

Warum sollten Sie sich für den EPIC-Bandförderer entscheiden?

Fördern mit hoher Neigung bis zu 90°

Herkömmliche Förderer sind im Allgemeinen auf kleine Förderwinkel beschränkt. Das fortschrittliche gewellte Seitenwanddesign von EPIC ermöglicht vertikales Heben und Fördern in großen Winkeln und verbessert so die Raumausnutzung erheblich.

Sparen Sie Installationsraum

Die kompakte Struktur minimiert die Landbelegung und reduziert die Beschränkungen des Fabriklayouts, wodurch es sich ideal für Bergwerke, Häfen, Untertageprojekte und Industrieanlagen eignet.

Niedrigere Baukosten

Da die Förderstrecke steiler sein kann, können Kunden die Kosten für tragende Stahlkonstruktionen, Übergabestationen und Tiefbau reduzieren.

Stabiler Betrieb und geringe Geräuschentwicklung

Die Ausrüstung des Corrugated Sidewall Belt Conveyor läuft reibungslos, mit geringer Vibration und geringem Betriebsgeräusch und gewährleistet so eine zuverlässige Langzeitproduktion.

Hauptmerkmale

Hochleistungs-Förderbanddesign

Das Förderband besteht aus verstärkten Gummimaterialien mit hoher Zugfestigkeit und ausgezeichneter Verschleißfestigkeit, die für raue Bergbau- und Industrieumgebungen geeignet sind.

Gewellte Seitenwandstruktur

Die Seitenwände verhindern Materialaustritt beim Steiltransport.

Kreuzstollen/Membranen

Die Membranen halten Materialien sicher auf der Bandoberfläche und verbessern die Förderstabilität.

Technische Vorteile im Vergleich zu herkömmlichen Fördersystemen

Artikel	Traditioneller Bandförderer	Wellpappenbandförderer
Förderwinkel	Normalerweise ≤20°	Bis 90°
Grundfläche	Groß	Klein
Materialverschüttung	Leicht in steilen Winkeln	Hervorragender Auslaufschutz
Zivilbaukosten	Höher	Untere
Effizienz vermitteln	Medium	Hoch
Flexibilität bei der Installation	Beschränkt	Stark
Vertikale Förderung	Schwierig	Exzellent

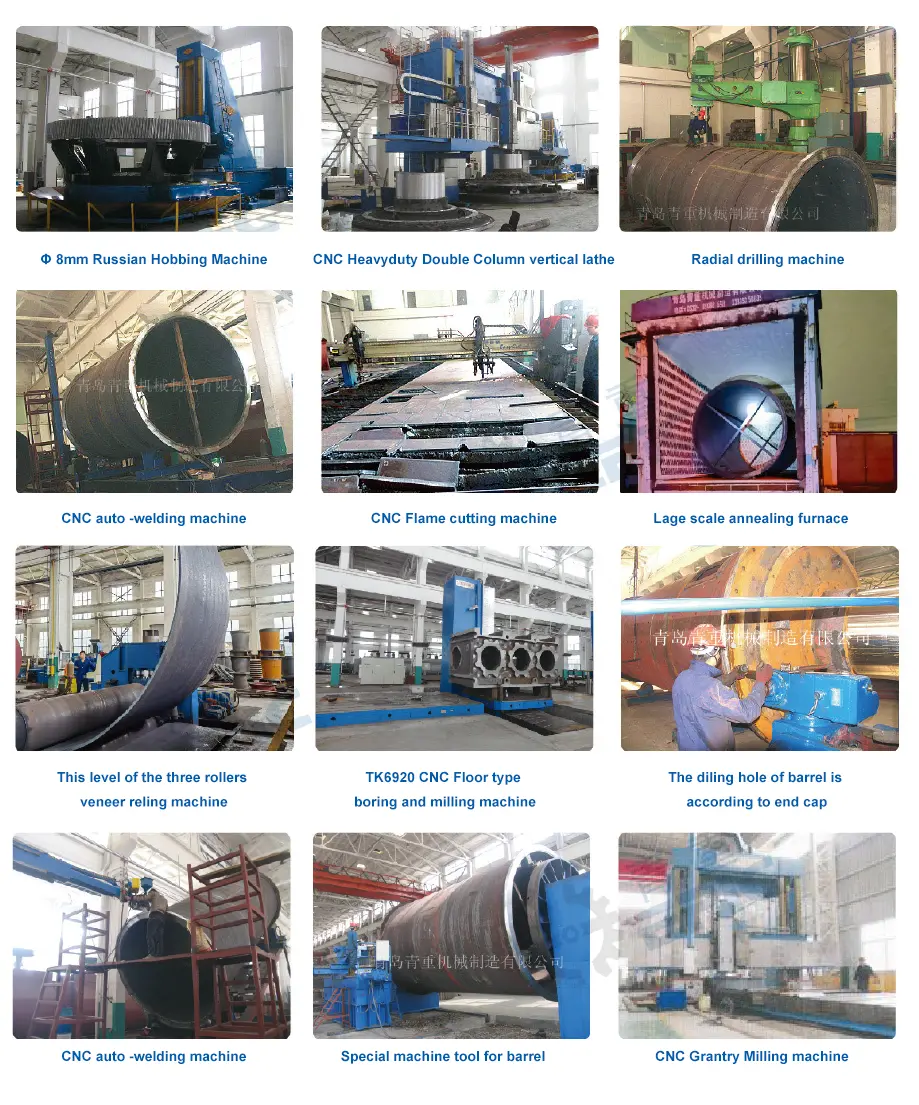

Fortschrittliche Verarbeitungsausrüstung

Die Fabrik ist mit mehr als 100 großen und mittelgroßen Verarbeitungsmaschinen ausgestattet, darunter:

· 8-Meter-CNC-Schwerzahnfräsmaschine

· Große Bodenbohr- und Fräsmaschine

· CNC-Vertikaldrehmaschine

· Hochleistungs-Bodendrehmaschine

· CNC-Blechbiegemaschine

· CNC-Stahlplattenschneidemaschine

· Automatische Schweißsysteme

· Große Glühöfen

Qualitätszertifizierungen und Innovation

EPIC hält sich an strenge internationale Herstellungsstandards und hat Folgendes erhalten:

· ISO9001:2015 Qualitätsmanagementsystem-Zertifizierung

· Mehrere Gebrauchsmusterpatente

· Erfindungspatente

· Anerkennung von High-Tech-Unternehmen

Kontinuierliche Innovation und Qualitätsverbesserung von Corrugated Sidewall Belt Conveyor bleiben die treibenden Kräfte hinter der globalen Entwicklung des Unternehmens.

Maßgeschneiderte Förderlösungen für verschiedene Branchen

Jede Produktionslinie hat einzigartige Materialeigenschaften und Layoutanforderungen. EPIC bietet maßgeschneiderte Designdienstleistungen basierend auf:

· Materialtyp

· Förderentfernung

· Förderwinkel

· Kapazitätsanforderungen

· Installationsumgebung

· Leistungskonfiguration

Kompletter Service-Support von EPIC

Beratung vor dem Verkauf

· Materialanalyse

· Prozessempfehlung

· Auswahl der Ausrüstung

· Technischer Vorschlag

Installation und Inbetriebnahme

· Beratung vor Ort

· Geräte-Debugging

· Bedienerschulung

Kundendienst

· Ersatzteilunterstützung

· Technische Unterstützung

· Wartungsanleitung

· Langfristige Betriebsunterstützung

Wählen Sie EPIC für Ihr Schüttgut-Förderprojekt

Ganz gleich, ob Sie eine Bergbauanlage, eine Zuschlagstoffproduktionslinie, eine Zementfabrik oder ein industrielles Fördersystem bauen, der EPIC-Riffelbandförderer mit gewellten Seitenwänden bietet eine effiziente, zuverlässige und kostengünstige Lösung für den steilen und vertikalen Schüttguttransport.

Mit fortschrittlichen Fertigungskapazitäten, professioneller technischer Unterstützung und umfassender EPC-Projekterfahrung unterstützt EPIC weiterhin globale Kunden bei der Verbesserung der Produktionseffizienz und der Reduzierung der Betriebskosten durch innovative Fördertechnik.
